本實用新型涉及驅動電機技術領域，尤其涉及一種防護式智能門鎖驅動電機。

　　背景技術：

　　智能門鎖區別于傳統的機械鎖，其在用戶安全、識別、管理等方面更加智能化、簡便化。

　　智能門鎖中會使用驅動電機用以驅動門鎖的運動機構，傳統的驅動電機在使用過程中容易產生熱量，散熱效果不佳，且容易積累灰塵，影響驅動電機的使用壽命。

　　因此，有必要提供一種新的防護式智能門鎖驅動電機解決上述技術問題。

　　技術實現要素：

　　本實用新型解決的技術問題是提供一種具有可以對驅動電機進行有效的散熱與防塵，進而提高驅動電機使用壽命的防護式智能門鎖驅動電機。

　　為解決上述技術問題，本實用新型提供的防護式智能門鎖驅動電機包括：保護殼，所述保護殼的頂部為開口；驅動電機，所述驅動電機固定安裝在所述保護殼的底部內壁上；出氣孔，所述出氣孔設置在所述保護殼的一側；防塵網，所述防塵網固定安裝在所述出氣孔的一側；支撐桿，所述支撐桿固定安裝在所述保護殼的底部內壁上；電機，所述電機固定安裝在所述支撐桿的頂端；散熱葉片，所述散熱葉片固定套設在所述電機的輸出軸上；第二防塵網，所述第二防塵網設置在所述保護殼上；四個固定機構，四個所述固定機構分別固定安裝在所述保護殼和所述第二防塵網上。

　　優選的，所述固定機構包括矩形框、磁鐵和第二磁鐵，所述矩形框固定安裝在所述保護殼的一側內壁上，所述磁鐵固定安裝在所述矩形框上，所述第二磁鐵固定安裝在所述第二防塵網的底部，且所述磁鐵與所述第二磁鐵相吸附。

　　優選的，所述第二防塵網的頂部固定安裝有四個把手。

　　優選的，所述保護殼的一側開設有通孔，所述通孔的內部設置有軸承，所述軸承的外圈與所述通孔的內壁固定連接，所述軸承的內圈固定套設在所述驅動電機的輸出軸上。

　　優選的，所述防塵網是通過螺栓固定安裝在所述保護殼上。

　　優選的，所述矩形框的頂部開設有四個凹槽，四個所述磁鐵和四個所述第二磁鐵分別位于四個所述凹槽內。

　　優選的，所述保護殼的底部內部上固定安裝有底座，所述底座與所述支撐桿固定連接。

　　與相關技術相比較，本實用新型提供的防護式智能門鎖驅動電機具有如下有益效果：

　　本實用新型提供一種防護式智能門鎖驅動電機，第二磁鐵吸吸附在磁鐵上，使第二防塵網固定起來較為方便，通過電機，對其保護殼內部的溫度進行降溫處理，有效的延長了驅動電機的使用壽命，配合上防塵網與第二防塵網，可以增加散熱效果的情況下，起到防塵效果，減少粉塵對驅動電機的損壞，延長驅動電機的使用壽命。

　　附圖說明

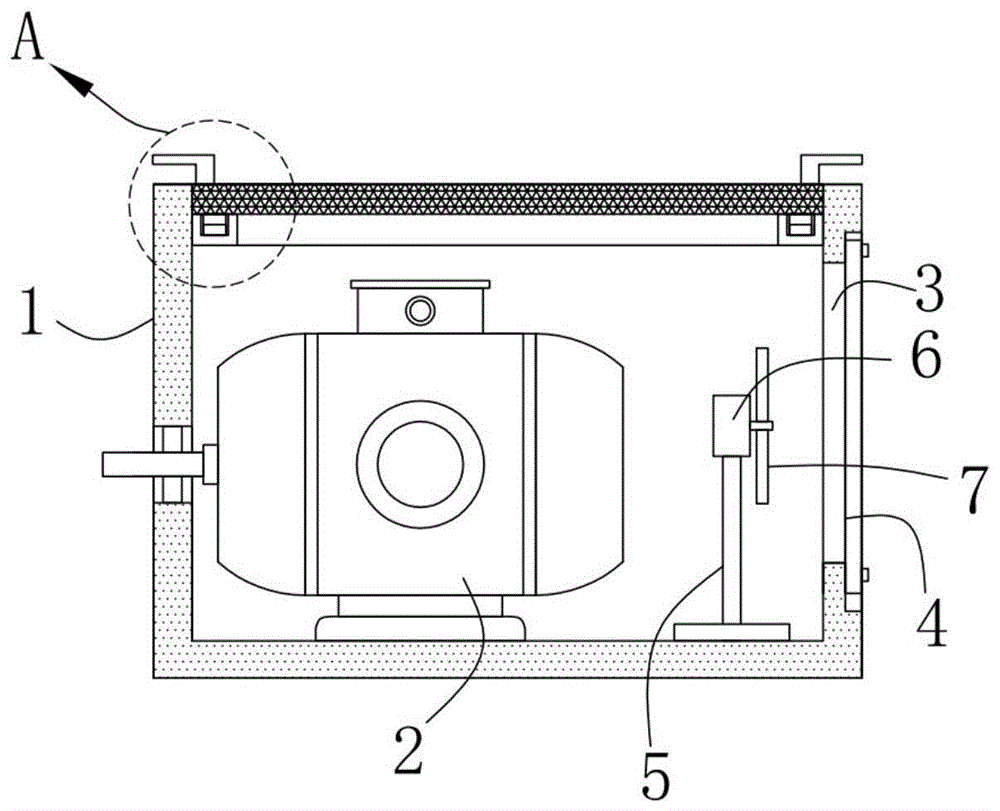

　　圖1為本實用新型提供的防護式智能門鎖驅動電機的一種較佳實施例的結構示意圖；

　　圖2為圖1所示的仰視剖視結構示意圖；

　　圖3為圖1所示的a部放大示意圖。

　　圖中標號：1、保護殼，2、驅動電機，3、出氣孔，4、防塵網，5、支撐桿，6、電機，7、散熱葉片，8、矩形框，9、磁鐵，10、第二磁鐵，11、第二防塵網，12、把手。

　　具體實施方式

　　下面結合附圖和實施方式對本實用新型作進一步說明。

　　請結合參閱圖1、圖2、圖3，其中，圖1為本實用新型提供的防護式智能門鎖驅動電機的一種較佳實施例的結構示意圖；圖2為圖1所示的仰視剖視結構示意圖；圖3為圖1所示的a部放大示意圖。防護式智能門鎖驅動電機包括：保護殼1，所述保護殼1的頂部為開口；驅動電機2，所述驅動電機2固定安裝在所述保護殼1的底部內壁上；出氣孔3，所述出氣孔3設置在所述保護殼1的一側；防塵網4，所述防塵網4固定安裝在所述出氣孔3的一側；支撐桿5，所述支撐桿5固定安裝在所述保護殼1的底部內壁上；電機6，所述電機6固定安裝在所述支撐桿5的頂端；散熱葉片7，所述散熱葉片7固定套設在所述電機6的輸出軸上；第二防塵網11，所述第二防塵網11設置在所述保護殼1上；四個固定機構，四個所述固定機構分別固定安裝在所述保護殼1和所述第二防塵網11上。

　　所述固定機構包括矩形框8、磁鐵9和第二磁鐵10，所述矩形框8固定安裝在所述保護殼1的一側內壁上，所述磁鐵9固定安裝在所述矩形框8上，所述第二磁鐵10固定安裝在所述第二防塵網11的底部，且所述磁鐵9與所述第二磁鐵10相吸附。

　　所述第二防塵網11的頂部固定安裝有四個把手12。

　　所述保護殼1的一側開設有通孔，所述通孔的內部設置有軸承，所述軸承的外圈與所述通孔的內壁固定連接，所述軸承的內圈固定套設在所述驅動電機2的輸出軸上。

　　所述防塵網4是通過螺栓固定安裝在所述保護殼1上。

　　所述矩形框8的頂部開設有四個凹槽，四個所述磁鐵9和四個所述第二磁鐵10分別位于四個所述凹槽內。

　　所述保護殼1的底部內部上固定安裝有底座，所述底座與所述支撐桿5固定連接。

　　本實用新型提供的防護式智能門鎖驅動電機的工作原理如下：

　　首先拿著把手12，把手12帶動第二防塵網11運動，第二防塵網11帶動第二磁鐵10運動，直至第二磁鐵10運動到磁鐵9上，與其相互吸附，固定起來較為方便，也方便了更換等操作。

　　固定好第二防塵網11后可以啟動電機6，電機6帶動散熱葉片7運動，對其保護殼1內部的溫度進行降溫處理，有效的延長了驅動電機2的使用壽命，配合上防塵網4與第二防塵網11，可以增加散熱效果的情況下，起到防塵效果，減少粉塵對驅動電機2的損壞，延長驅動電機2的使用壽命。

　　與相關技術相比較，本實用新型提供的防護式智能門鎖驅動電機具有如下有益效果：

　　本實用新型提供一種防護式智能門鎖驅動電機，第二磁鐵10吸吸附在磁鐵9上，使第二防塵網11固定起來較為方便，通過電機6，對其保護殼1內部的溫度進行降溫處理，有效的延長了驅動電機2的使用壽命，配合上防塵網4與第二防塵網11，可以增加散熱效果的情況下，起到防塵效果，減少粉塵對驅動電機2的損壞，延長驅動電機2的使用壽命。

　　以上所述僅為本實用新型的實施例，并非因此限制本實用新型的范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本實用新型的保護范圍內。

　　技術特征：

　　1.一種防護式智能門鎖驅動電機，其特征在于，包括：

　　保護殼，所述保護殼的頂部為開口；

　　驅動電機，所述驅動電機固定安裝在所述保護殼的底部內壁上；

　　出氣孔，所述出氣孔設置在所述保護殼的一側；

　　防塵網，所述防塵網固定安裝在所述出氣孔的一側；

　　支撐桿，所述支撐桿固定安裝在所述保護殼的底部內壁上；

　　電機，所述電機固定安裝在所述支撐桿的頂端；

　　散熱葉片，所述散熱葉片固定套設在所述電機的輸出軸上；

　　第二防塵網，所述第二防塵網設置在所述保護殼上；

　　四個固定機構，四個所述固定機構分別固定安裝在所述保護殼和所述第二防塵網上。

　　2.根據權利要求1所述的防護式智能門鎖驅動電機，其特征在于，所述固定機構包括矩形框、磁鐵和第二磁鐵，所述矩形框固定安裝在所述保護殼的一側內壁上，所述磁鐵固定安裝在所述矩形框上，所述第二磁鐵固定安裝在所述第二防塵網的底部，且所述磁鐵與所述第二磁鐵相吸附。

　　3.根據權利要求1所述的防護式智能門鎖驅動電機，其特征在于，所述第二防塵網的頂部固定安裝有四個把手。

　　4.根據權利要求1所述的防護式智能門鎖驅動電機，其特征在于，所述保護殼的一側開設有通孔，所述通孔的內部設置有軸承，所述軸承的外圈與所述通孔的內壁固定連接，所述軸承的內圈固定套設在所述驅動電機的輸出軸上。

　　5.根據權利要求1所述的防護式智能門鎖驅動電機，其特征在于，所述防塵網是通過螺栓固定安裝在所述保護殼上。

　　6.根據權利要求2所述的防護式智能門鎖驅動電機，其特征在于，所述矩形框的頂部開設有四個凹槽，四個所述磁鐵和四個所述第二磁鐵分別位于四個所述凹槽內。

　　7.根據權利要求1所述的防護式智能門鎖驅動電機，其特征在于，所述保護殼的底部內部上固定安裝有底座，所述底座與所述支撐桿固定連接。
